WPC 시리즈 레이저 튜브 절단기

WPC 시리즈는 대구경 튜브, 고강도 튜브, 매우 긴 튜브를 쉽게 절단할 수 있습니다.

  • 모델 :

    WP9036C/12036C
  • 테이블 여행 :

    9000-12000mm
  • A/P 축 회전 :

    N×360°
  • 선형 축 위치의 반복 정확도 :

    ±0.03mm
  • 선형 축의 최대 속도 :

    72m/min
  • 회전축의 최대 속도 :

    75rpm
  • 회전축 위치의 반복정도 :

    ±8arc min
  • 파이프 직경 범위 :

    Φ20-350mm □20×20-350×350mm
  • 최대 처리 용량 :

    100kg/m
  • 베벨 절단 :

    Optional
  • 레이저 파워 옵션 :

    3000-6000W
  • 운영 체제 :

    Smart manager

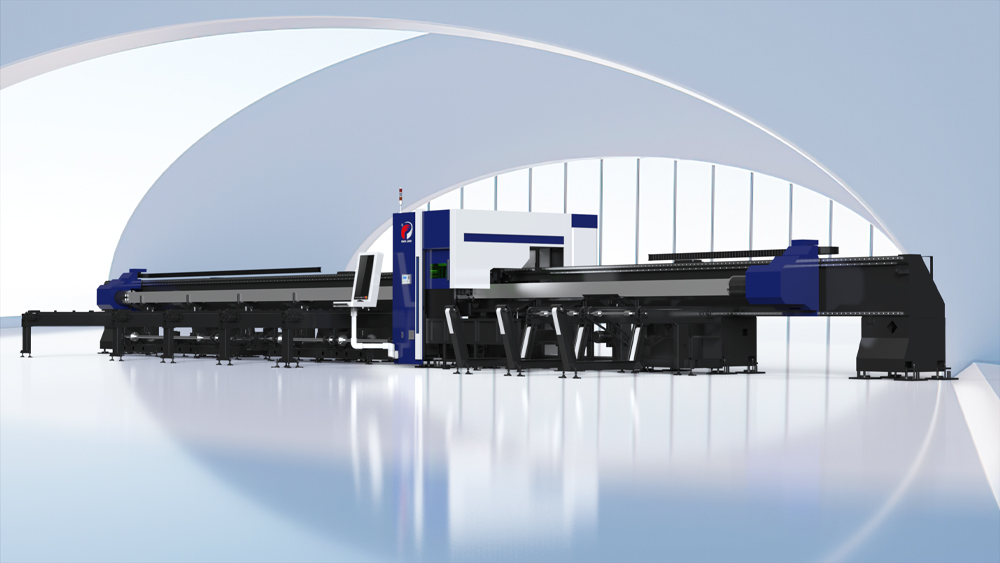

WPC 시리즈 레이저 튜브 절단기

WPC 시리즈 레이저 튜브 절단기는 중부하 튜브 절단 애플리케이션을 위해 특별히 설계되었습니다. 최대 하중 용량이 1.2톤인 맞춤형 대구경 고하중 지지 측면 매달기 척이 특징입니다. 이 기계는 표준으로 반자동 로딩 시스템이 제공되며, 로딩 중에 튜브를 정확하게 중앙에 배치하기 위한 대형 클램핑 힘 고정 장치가 포함됩니다. 로딩 측면은 서보 제어 플로팅 지지대에 의해 지지되는 반면 언로딩 측면은 서보 제어 플랫 플로팅 지지대를 사용합니다. 옵션 베벨 커팅 기능도 사용할 수 있습니다.

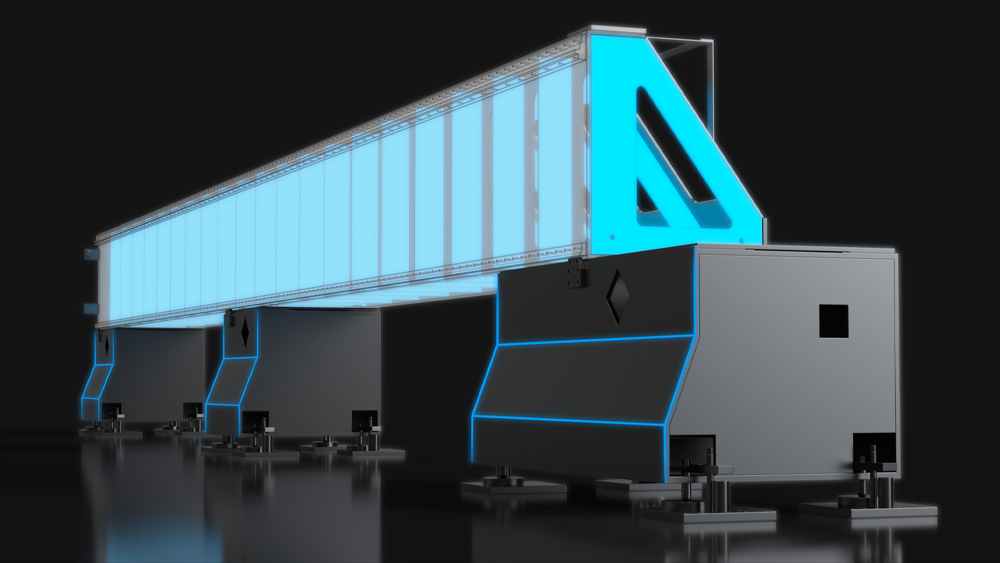

동적 성능

고강도 크로스빔과 정밀 제조 공정은 기계 작동 중 최적의 동적 성능, 정확성 및 안정성을 보장합니다. 최대 선형 축 속도는 72m/min에 도달할 수 있고, 최대 회전 축 속도는 75rpm에 도달할 수 있습니다.

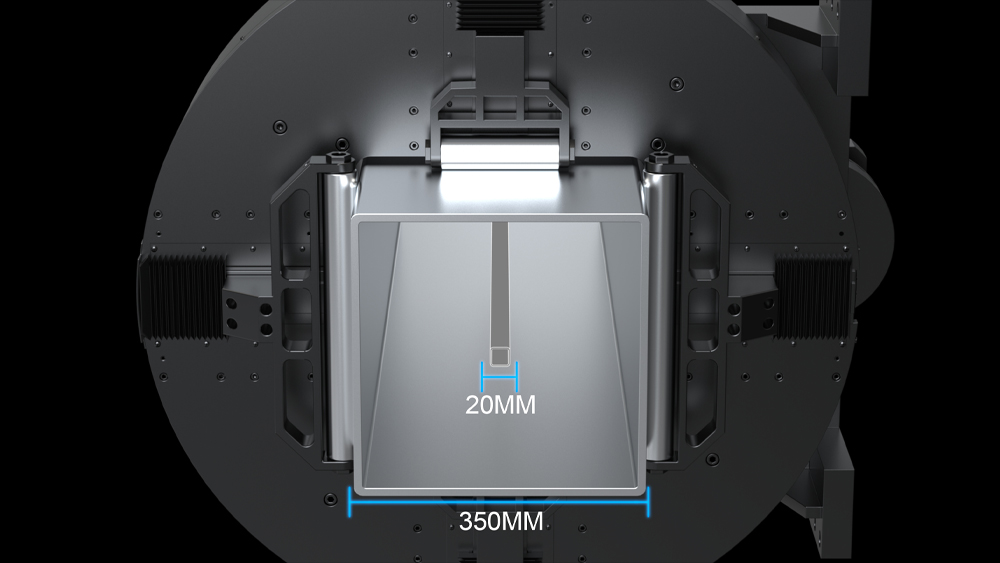

척의 클램핑 범위

사각척을 사용하면 원형 튜브를 절단하는 최대 직경은 사각 튜브를 절단하는 최대 직경과 같습니다. 직경 범위는 다음과 같습니다. 20mm에서 350mm까지.

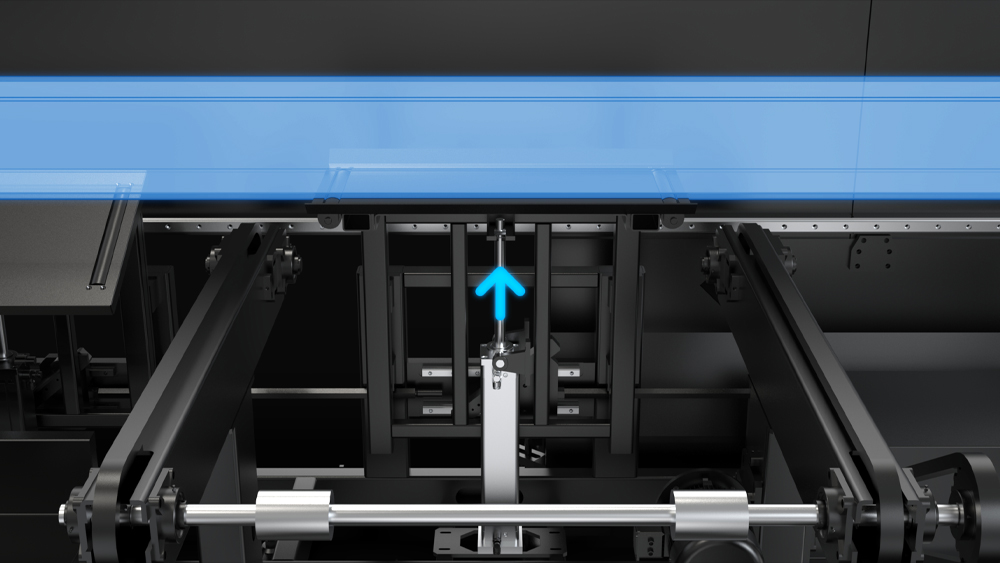

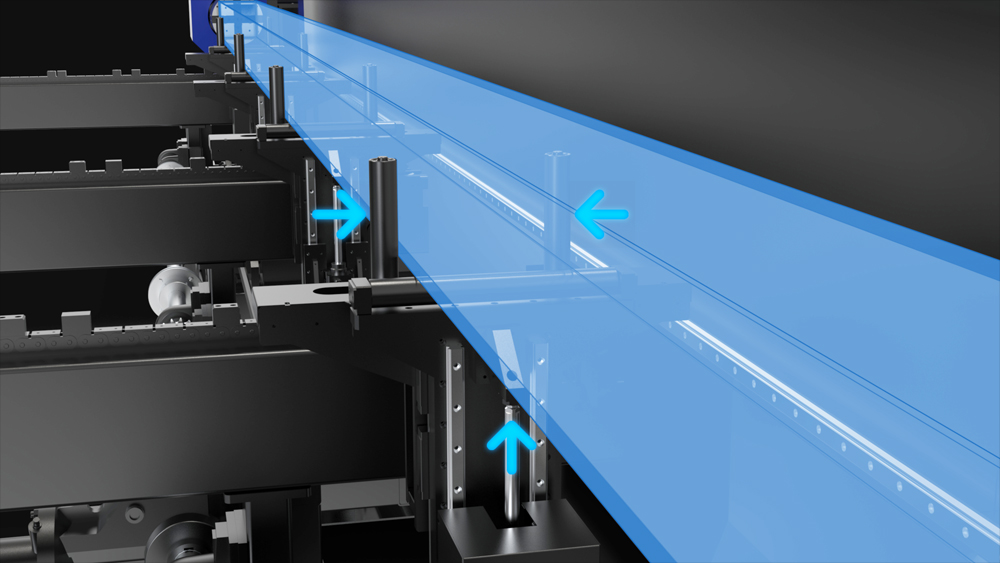

버퍼 실린더가 있는 서보 지원

로딩 측과 언로딩 측 모두에 고감도 서보 구동 능동 지지 장치가 장착되어 튜브 절단의 안정성을 보장하고 절단 정확도를 향상시킵니다.

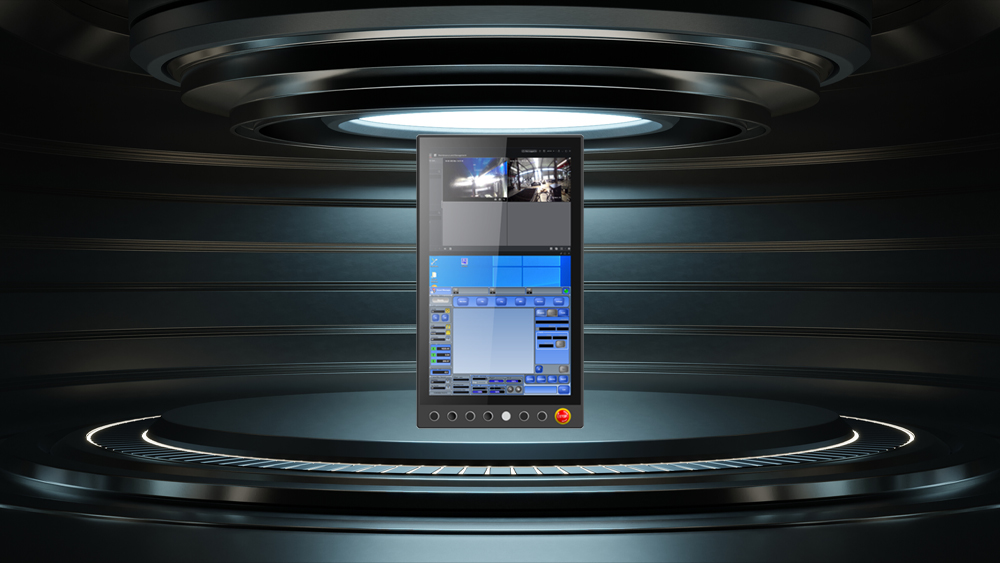

운영 소프트웨어

Smart Manager의 최신 버전은 이탈리아 CNC 시스템과의 원활한 통합을 위해 설계된 유럽에서 개발된 CNC 소프트웨어입니다. 고급 레이저 절단 데이터베이스를 갖추고 있어 절단 매개변수를 실시간으로 조정하여 최적의 절단 품질을 달성할 수 있습니다.

새로운 알고리즘으로 더 빠른 대응이 가능해졌습니다.

이 시스템은 최대 15개 레이어의 절단 매개변수와 25개 레이어의 천공 방법 구성을 지원합니다.

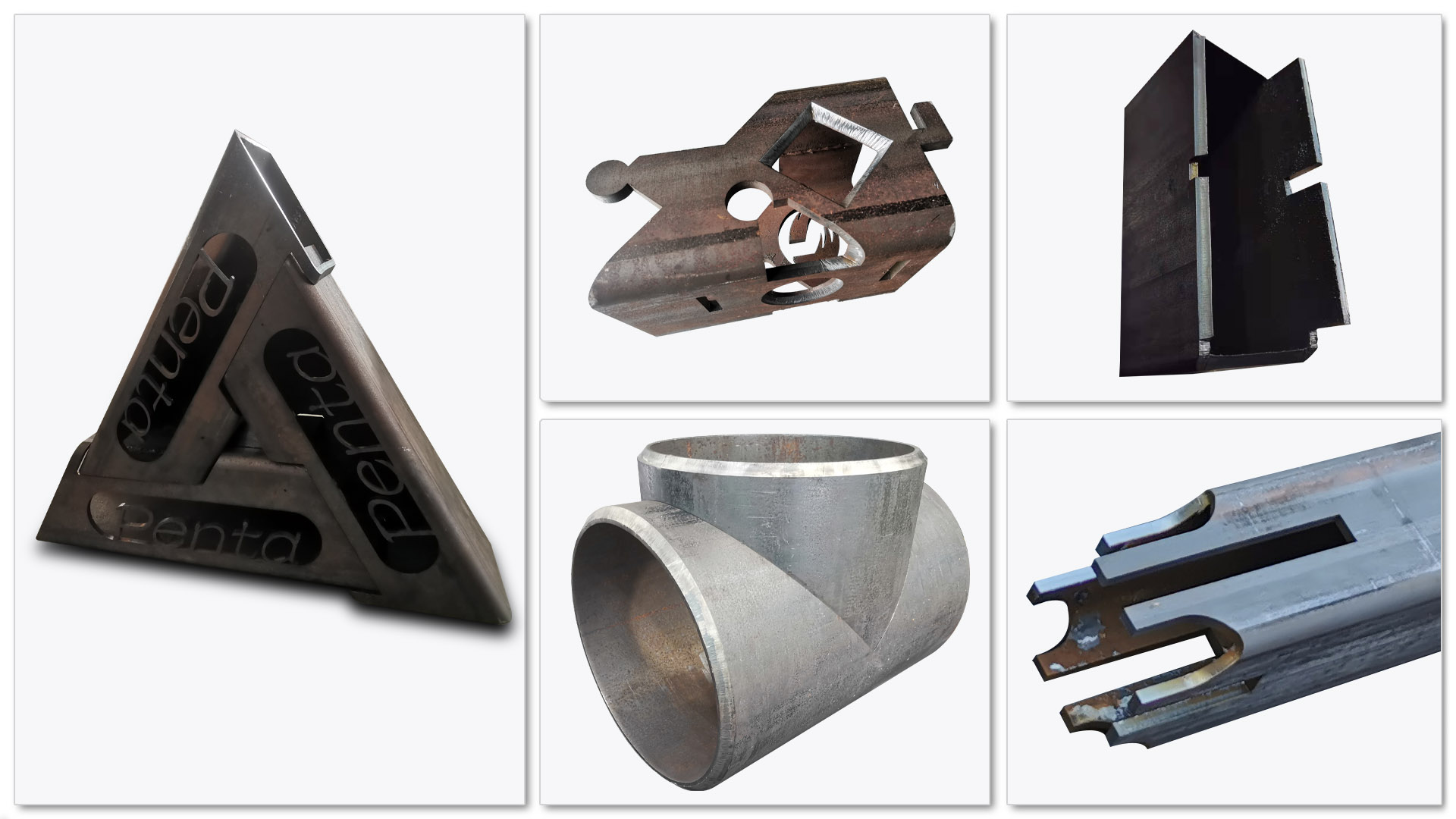

샘플 절단
