BOLT CUBE 시리즈는 복잡한 모양의 작업물을 절단하도록 설계된 3D 레이저 절단기입니다.
모델 :
BOLT CUBE 3015/4023C축 회전 각도 :
N×360°직선 축 포지셔닝 정확도 :
0.1mm"직선축 재배치 정확도" :
0.06mm최대 가속도 :
1G선형 축의 최대 속도 :
100m/min회전축의 최대 속도 :
90rpm회전축 위치의 반복정도 :
0.01°레이저 파워 옵션 :
1-6kW운영 체제 :

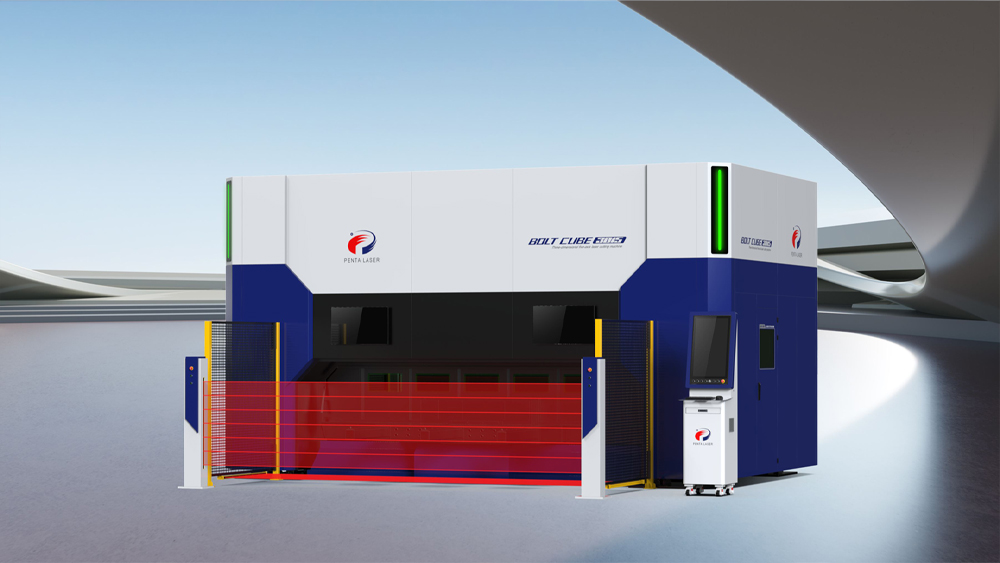

Smart managerBOLT CUBE 시리즈 3D 레이저 커팅 머신
BOLT CUBE 시리즈 3D 레이저 커팅 머신은 복잡하고 복잡한 모양의 작업물을 정밀하게 절단하도록 설계되었습니다. 강철, 알루미늄, 구리를 포함한 광범위한 금속 재료를 가공할 수 있습니다. 이 기계는 자동차 제조, 항공우주, 전자, 금형 제작과 같은 산업에서 광범위하게 적용되며, 차체 패널, 구성 요소, 금형 및 장식 요소를 절단하는 데 사용할 수 있습니다. 3D 5축 레이저 커팅 머신은 높은 정밀도, 효율성 및 적응성이 특징이어서 복잡한 작업물의 까다로운 절단 요구 사항을 충족하는 데 적합합니다.

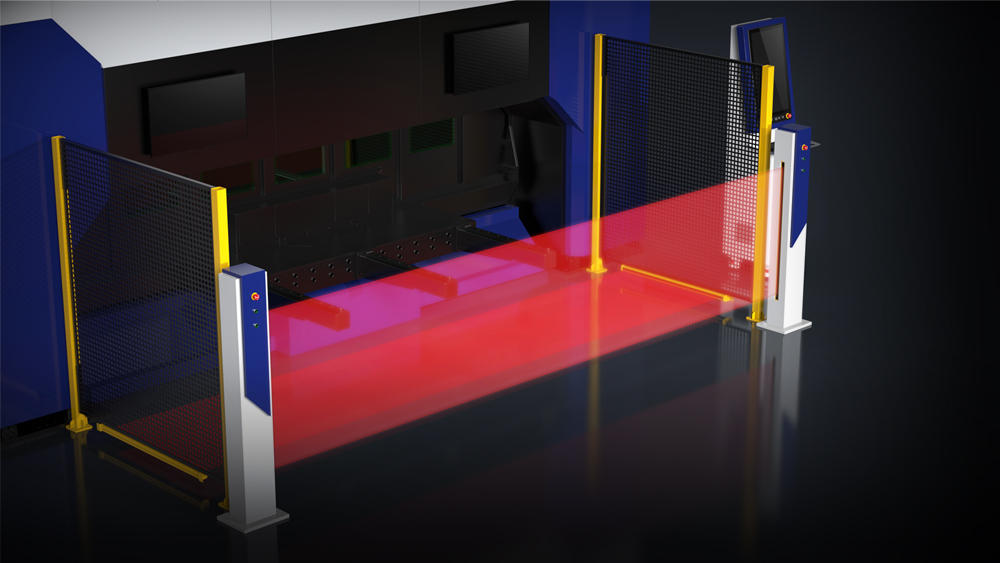

안전 라이트 커튼
밀폐형 작동 기능을 갖춘 안전 인터록 보호 도어와 의도치 않은 침입을 방지하는 지능형 안전 라이트 커튼
동적 성능 특성
고강도 크로스빔과 정밀 제조 공정은 기계 작동 중 최적의 동적 성능, 정확성 및 안정성을 보장합니다. 선형 축은 최대 분당 100미터의 속도와 최대 1G의 가속도를 달성할 수 있습니다.

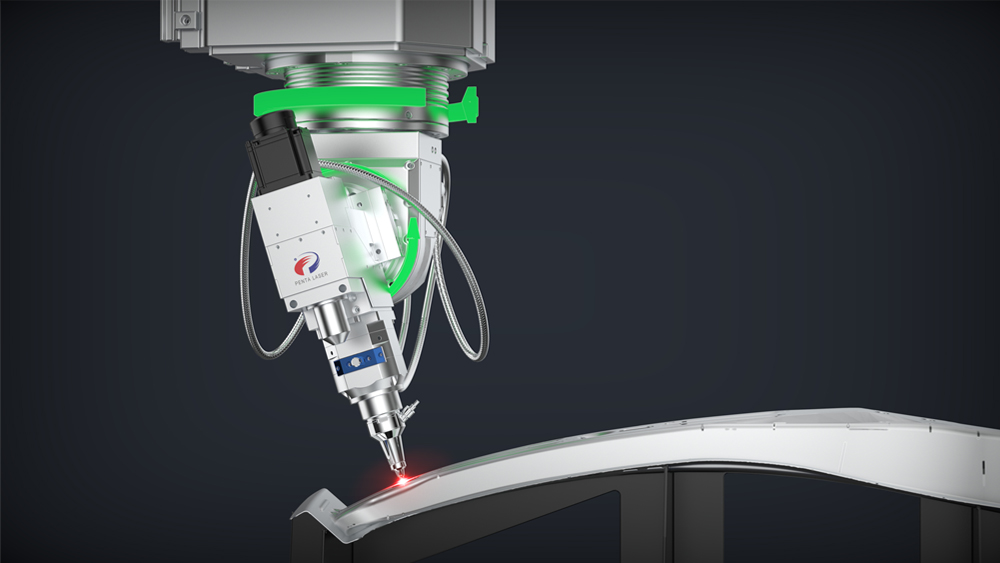

5축 동시 동작 커팅 헤드
5축 동시 동작 커팅 헤드는 N x 360° 회전과 ±135° 기울기를 달성하여 평면 간 원활한 전환을 용이하게 합니다.
능률

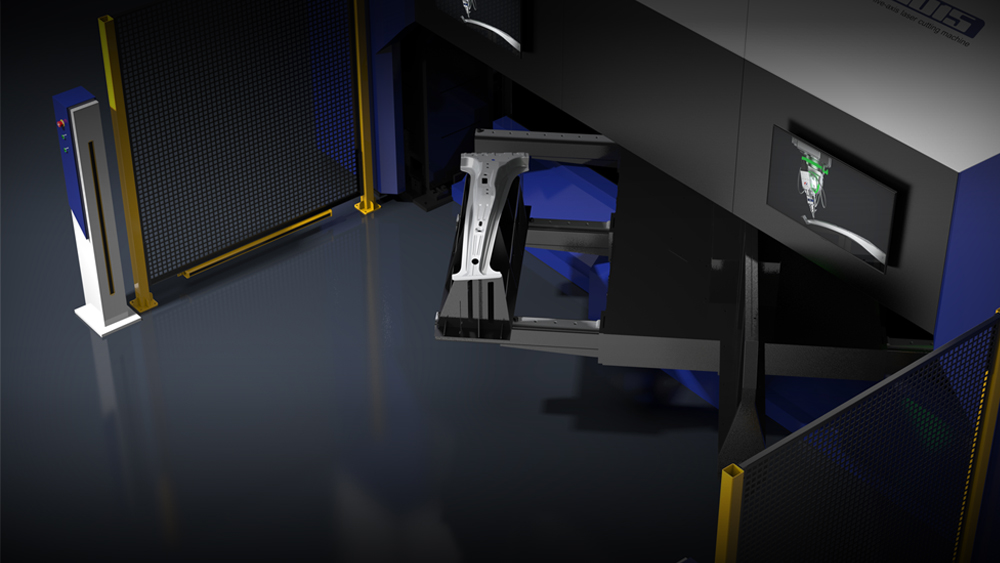

옵션으로 고속 회전 작업대 및 이동식 작업대를 제공합니다.
온라인 편집기-스마트 편집기 및 CAM-스마트 3D Pro

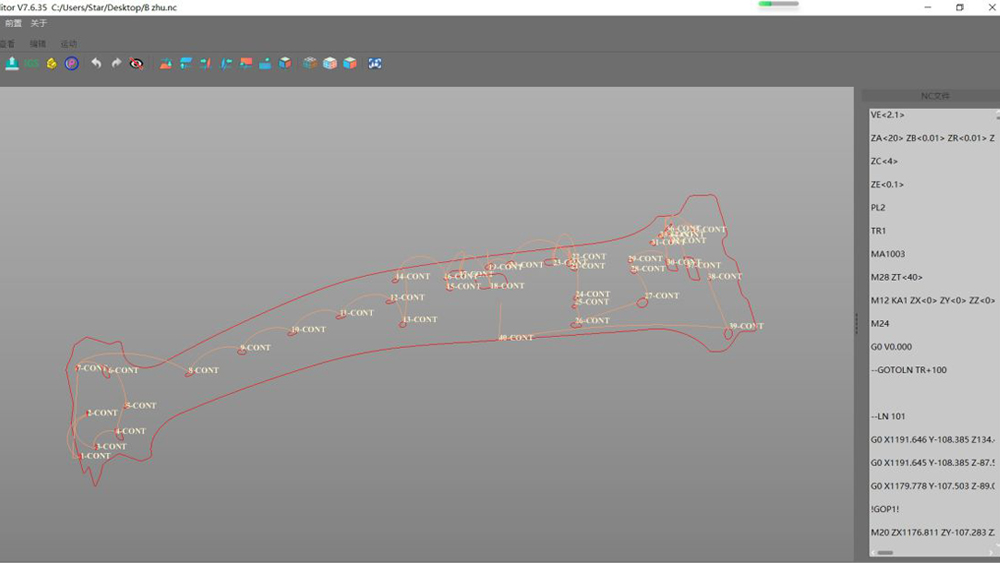

■Smart Editor는 호스트 컴퓨터에 설치된 레이저 커팅 프로그램의 빠른 수정 및 편집을 위해 설계된 특수 도구입니다. 일반 텍스트 커팅 프로그램을 직접 가져와서 커팅 정보를 시각적, WYSIWYG(What You See Is What You Get) 빠른 편집 및 수정을 위한 3D 공간 요소로 변환할 수 있습니다. 편집된 프로그램은 이후에 새로운 커팅 프로그램으로 저장할 수 있습니다.

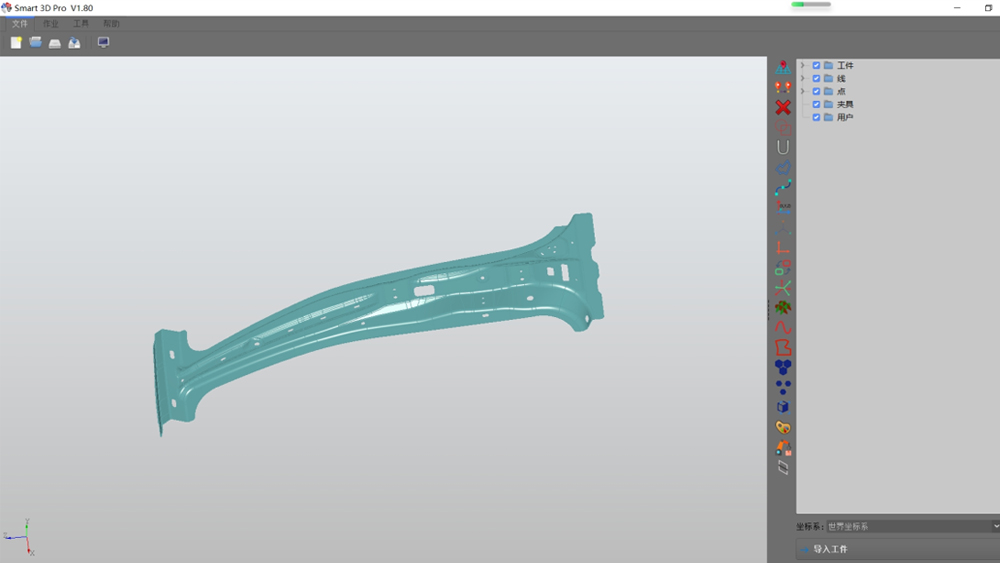

■Smart 3D Pro 소프트웨어는 Penta Laser가 레이저 3D 절단 도메인을 위해 개발한 포괄적인 3차원 프로그래밍 시스템입니다. 레이저 절단 데이터 처리, 지원 프레임 설계, 5축 동시 모션 절단 프로그래밍, 시뮬레이션, 간섭 검사, 후처리 및 프로그램 수정을 포함한 광범위한 기능을 지원합니다.
운영 소프트웨어
■Smart Manager의 최신 버전은 이탈리아 CNC 시스템과의 원활한 통합을 위해 설계된 유럽에서 개발된 CNC 소프트웨어입니다. 고급 레이저 절단 데이터베이스를 갖추고 있어 절단 매개변수를 실시간으로 조정하여 최적의 절단 품질을 달성할 수 있습니다.
■새로운 알고리즘으로 더 빠른 대응이 가능해졌습니다.
■이 시스템은 최대 15개 레이어의 절단 매개변수와 25개 레이어의 천공 방법 구성을 지원합니다.
샘플 절단
자격증
